BHシリーズ

仕様詳細

BHについてはお問い合わせフォームより
お問い合わせ下さい。


	BH2	BH3
ベース	Raspberry Pi2	Raspberry Pi3
OS	Raspbian BHセットアップツール別途提供	Raspbian BHセットアップツール別途提供
CPU	ARM Cortex-A7 4Core 900MHz	ARMv8(64bit) 4Core 1.2GHz
GPU	250MHz Broadcom VideoCore IV	250MHz Broadcom VideoCore IV
メモリ	LPDDR2 SDRAM 1GB	LPDDR2 SDRAM 1GB
RTC	搭載	搭載
ビデオ出力	HDMI（1.3・1.4 ）	HDMI（1.3・1.4 ）
音声出力	3.5mmジャック / HDMI	3.5mmジャック / HDMI
USBポート	USB2.0×4	USB2.0×4
I/Oコネクタ	GPIO40ピン ※2　うちGPIO3ポート予約済	GPIO40ピン ※2　うちGPIO3ポート予約済
イーサネット	10 / 100Mbps	10 / 100Mbps
Wi-Fi	–	IEEE 802.11b/g/n
Bluetooth	非搭載（別途ドングルが必要）	Bluetooth 4.1 Bluetooth Low Energy (BLE)
カードスロット	Micro SDカード	Micro SDカード
ストレージ	MicroSDカードに依存 (うち8GBをOSで利用）	MicroSDカードに依存 (うち8GBをOSで利用）
電源	AC100-240V、50/60Hz DC 7.5V 3A	AC100-240V、50/60Hz DC 7.5V 3A
外寸（HxWxD）羽根・突起部を除く	35mm ✕ 115mm ✕ 115mm	35mm ✕ 115mm ✕ 115mm
重量	420g	420g
冷却ファン	–	–
温度	0℃～40℃	0℃～40℃
湿度	10%～80%(非結露)	10%～80%(非結露)
設置	平置き・VESA	平置き・VESA
付属品	ACアダプター	ACアダプター

BH2

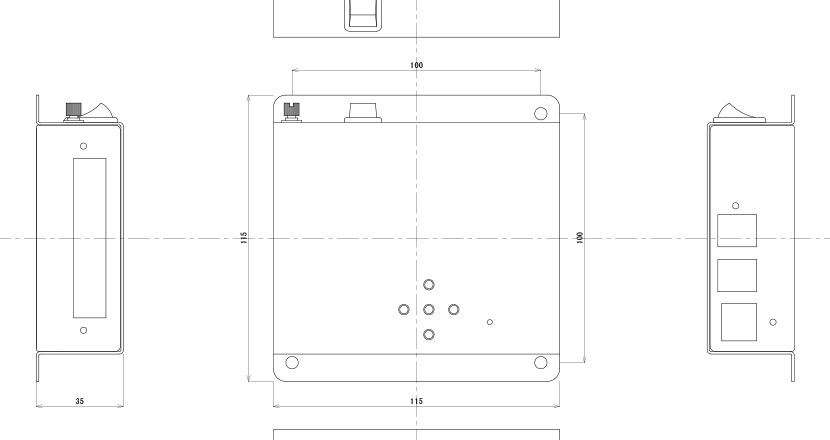

外観図

サイドカバー
I/Oコネクタ・USBポート・Ethernetは不使用の場合、付属のカバーで塞ぐことが出来ます。

背面
背面のネジ穴は100x100mmのVESA規格準拠

BH2 資料

BHシリーズ開発者向け	セットアップツール bh-tools-latest.tar.gz 汎用スイッチを利用したプログラムのサンプルソース bhButton.zip 汎用LEDサンプルソース(BH3、シリアル番号がBH3020000以降専用) bhLED.zip
BH2テクニカルノート	bh2-technical-note-latest.pdf
BH2Liteテクニカルノート	bh2_lite-technical-note-latest.pdf
BH2 外形図	BH2外形図.pdf

BH3

外観図

背面
背面のネジ穴は100x100mmのVESA規格準拠

スライド蓋
スライド蓋を開けて、SDカードを挿入できます。
(BH3、シリアル番号：BH3020000以降）

サイドカバー
I/Oコネクタ・USBポート・Ethernetは不使用の場合、付属のカバーで塞ぐことが出来ます。

BH3 資料

BHシリーズ開発者向け	セットアップツール bh-tools-latest.tar.gz 汎用スイッチを利用したプログラムのサンプルソース bhButton.zip 汎用LEDサンプルソース(BH3、シリアル番号がBH3020000以降専用) bhLED.zip
BH3テクニカルノート	bh3-technical-note-latest.pdf（シリアル番号：BH3010000～BH3019999まで） bh3s-technical-note-latest.pdf（シリアル番号：BH3020000以降）
BH3 外形図	BH3外形図.pdf

BHシリーズは販売代理店エム・シー・エム・ジャパン株式会社様運営の
【MCM Biz ONE dot SHOP】よりご購入いただけます。
